P4R的幾種固定方式

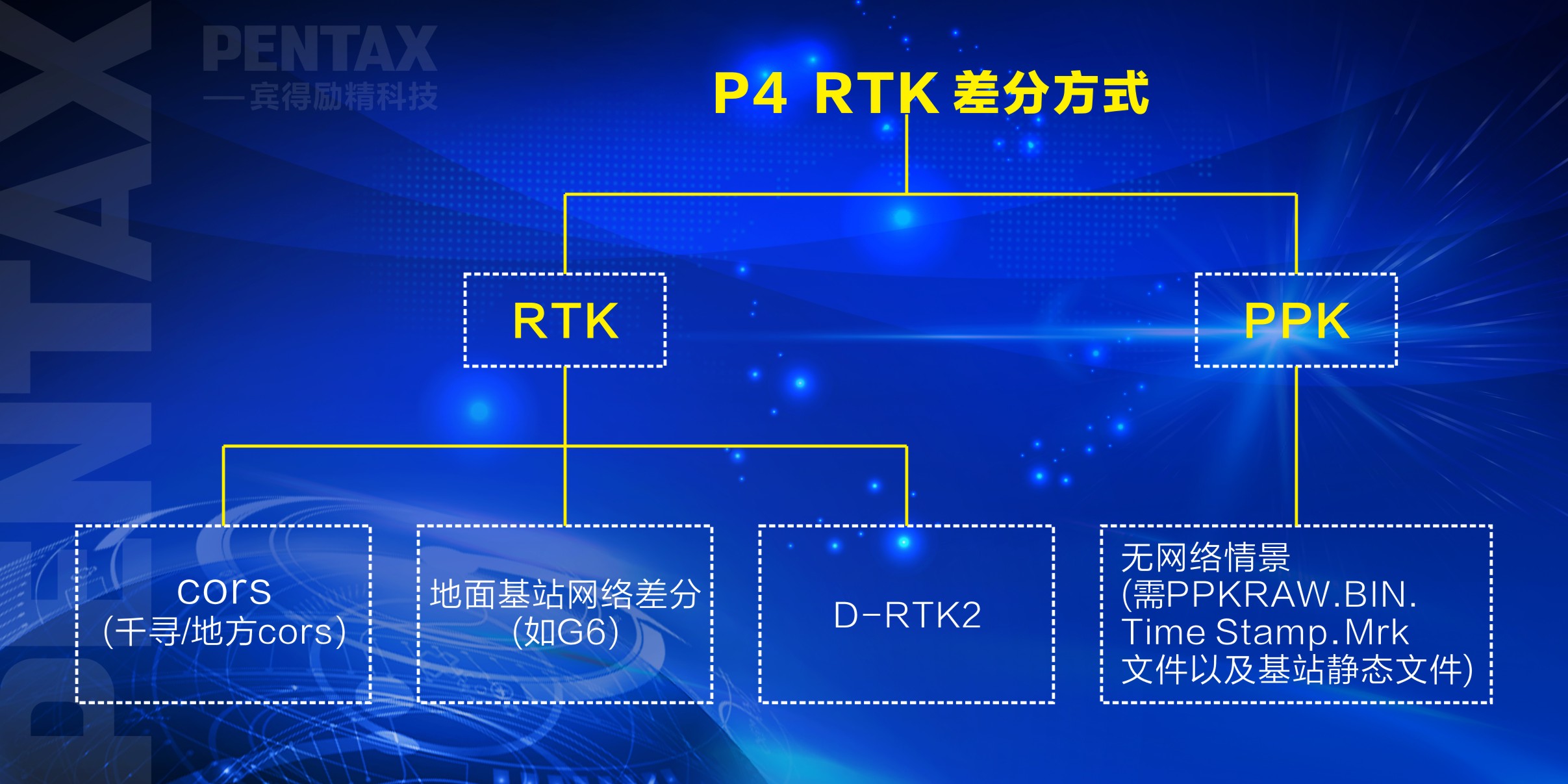

P4R有四種方式可以獲取固定解，其中CORS可以使用地方千尋或地方CORS；網絡1+1相當于GNSS的基站+移動站的點對點，關于這一點我們在之前的文章有介紹《精靈4RTK的進階使用技巧》；D-RTK2的方式是QcuSync將基站差分改正數據發送給遙控器，通過遙控器中繼的固定方式，屬于無線電通訊，不需要網絡；以上三種方式都是實時RTK，即飛行時直接獲取影像的固定解POS，不需要后處理，任務完成后，直接讀取影像EXIF信息里面的POS即可使用。
第四種方式是PPK，PPK是后處理差分，通常應用于山區等CORS或網絡服務信號不好的地方，或者是CORS沒有覆蓋的地方。PPK需要通過軟件來解算來獲取無人機飛行軌跡的固定解信息，通過拍照時刻內插獲取拍照時無人機天線相位中心的POS，通過無人機天線改正獲取拍照時像主點的POS。
前三種方式按照說明書設置好儀器即可，PPK要獲取準確的POS則有一些需要注意的地方，關于細節，我們在之前的一篇文章《一步步教你用PPK實現地方坐標系高精度免像控處理》有所介紹。下面我們將結合實例，對多架次的PPK數據進行處理并展示，并且就一些客戶關注的未進行畸變修正影像的處理問題予以介紹，主要針對Pix4D和Context Capture(即CC)。
多架次PPK數據處理實例

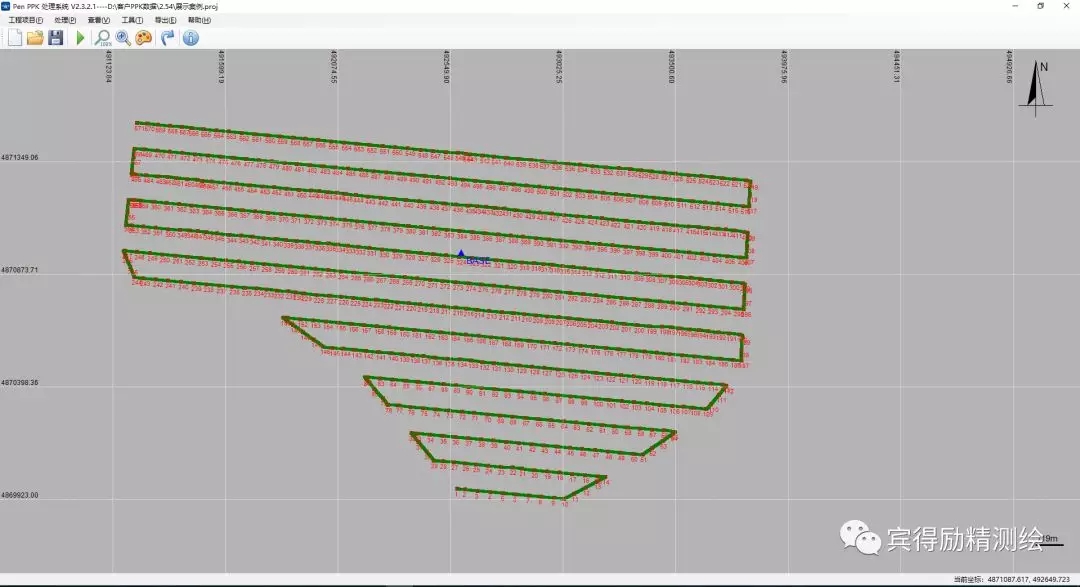

此次展示實例數據共拍攝了6個架次的影像，任務執行高度為180米，影像571張，面積約為3.72km2，輸出坐標為國家2000坐標系?？蛻粼敿氂涗浟怂膮?shù)以及四參數對應基站所在位置的大地坐標、大地高、基站儀器高等數據。處理完成的航線路徑如下：
處理步驟如下：

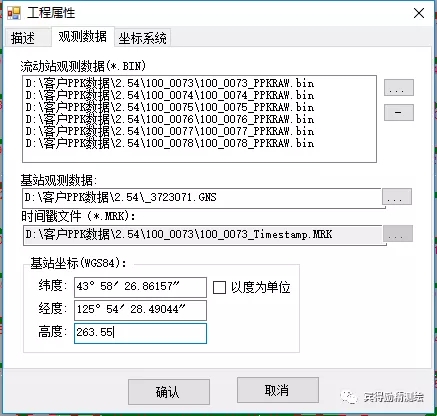

一、導入P4R PPK文件，只需要導入PPKRAW.BIN文件會自動匹配對應的TimeStamp.MRK文件，本項目共6組數據；填寫四參數對應的基站位置。

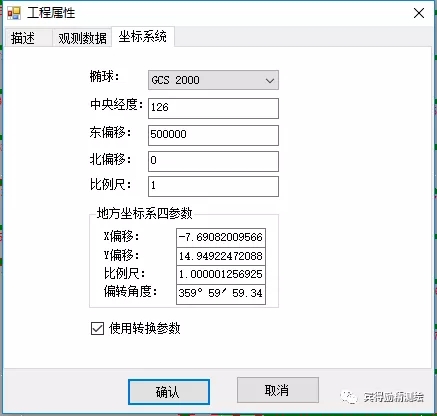

二、坐標系統內選擇對應的坐標系統，以及填寫相應的四參數。

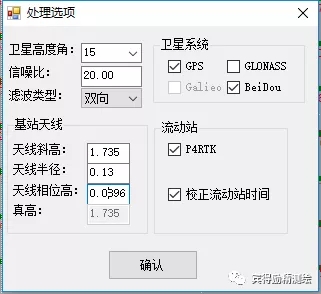

三、處理選項內填寫基站天線改正參數。
四、點擊動態差分處理，開始處理，處理結果如下：
五、導出功能
導出功能菜單下有三種功能：1、不同架次照片合并，可以合并多架次照片為一組，按照拍照時刻進行排序，主要目的為方便統一存儲、方便同一組基站下的數據POS按照順序?qū)С?，自動匹配照片?和POS信息重新寫入照片；2、導出無人機POS文件，導出選匹配或不匹配照片文件名（匹配方便Pix4D等軟件導入POS），可輸出WGS84坐標形式的POS或地方平面坐標POS；3、POS信息寫入照片，此項功能可以實現大地坐標格式的POS重新寫入照片EXIF信息內。以下為功能展示：

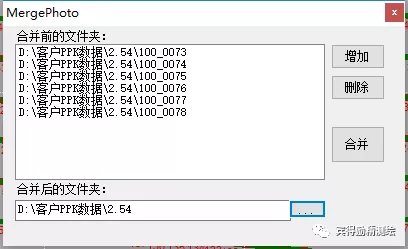

1、不同架次照片合并：

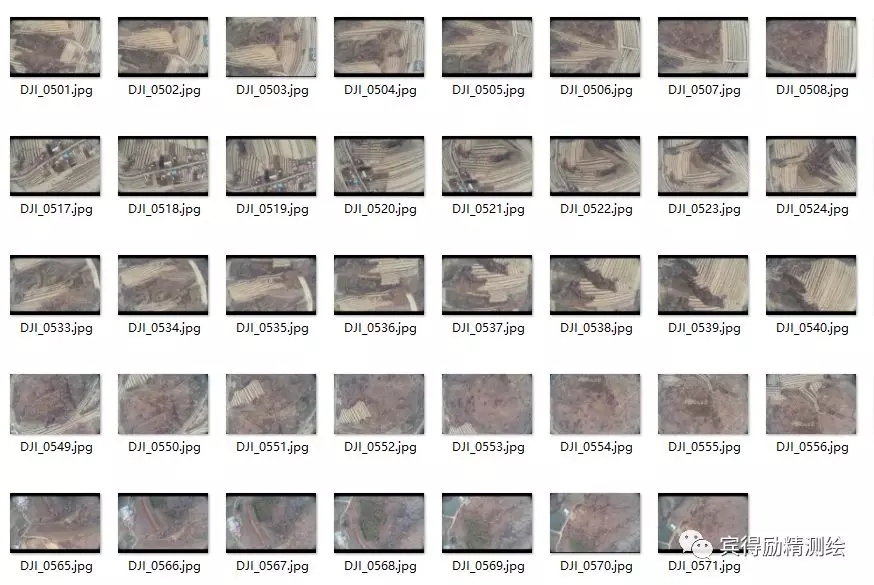

查看照片編號可知，6組照片已經合并為一組，并按照順序排序

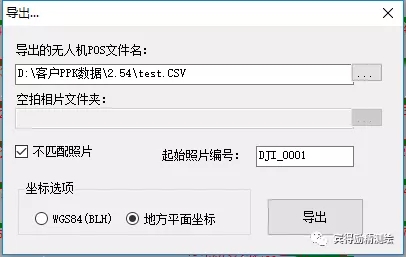

2、導出無人機POS文件：

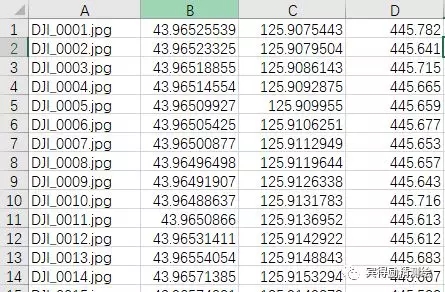

WGS84的POS文件格式如下：

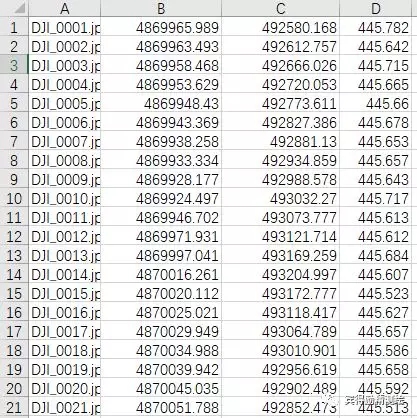

地方坐標的POS文件格式如下：
3、POS信息寫入照片：

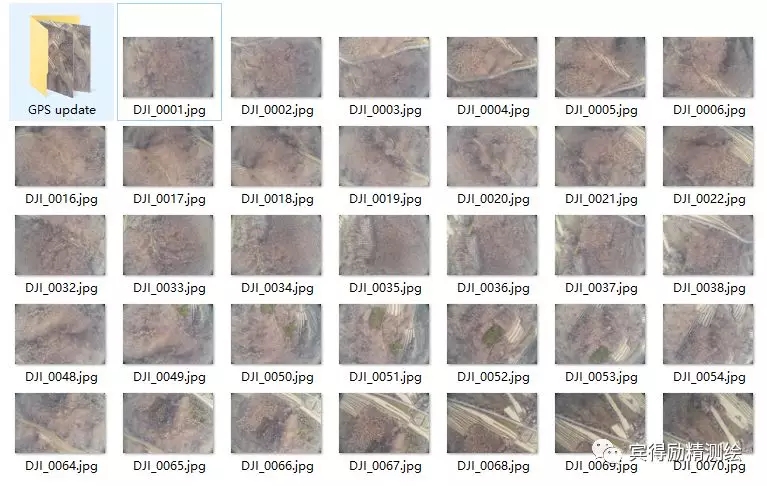

POS信息寫入照片既將處理完成的POS文件重新寫入照片內，只能寫入經緯度形式的大地坐標，寫入完成后會生成一個GPS UPDATE文件夾，照片存儲在該文件夾內。
使用PIX4D或CC處理數據時空三出錯解決方法

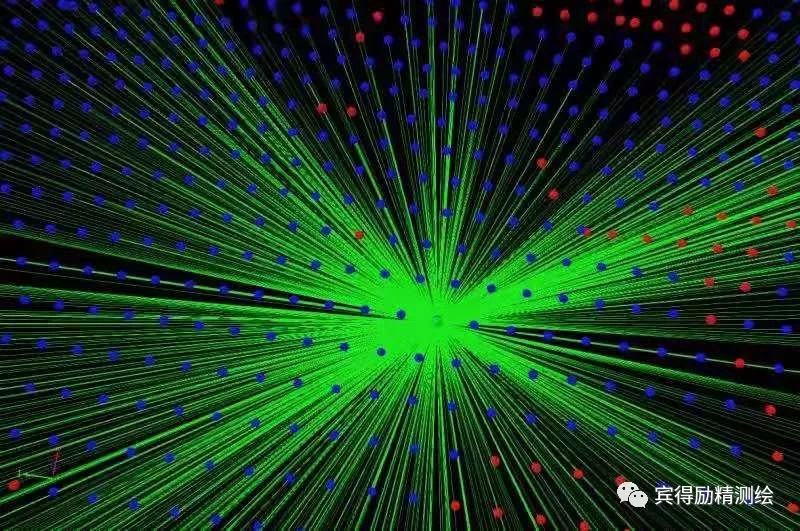

大疆官方建議使用P4R拍攝航線任務時關掉畸變修正選項，，一些客戶在處理時會發生空三后的影像位置偏離很大（如下），導致處理出的空三結果扭曲、變形。產生這一現象的主要原因是未進行畸變修正的影像有一些類似魚眼鏡頭的效果，使用PIX4D或CC處理時需要輸入相機內參以及校正參數。

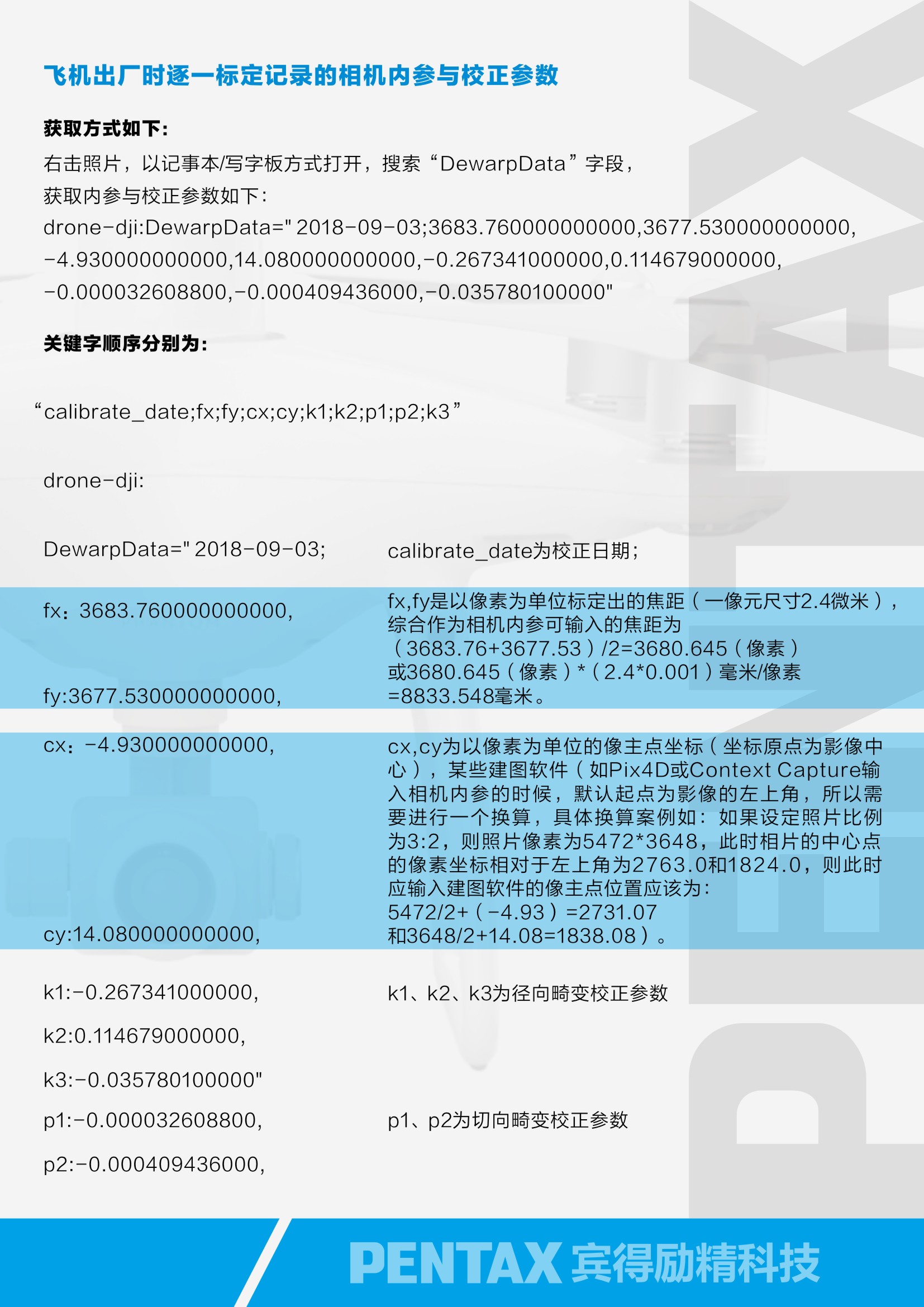

P4R出廠時官方會逐一標定相機，并且記錄相機內參和校正參數在照片XMP文件內。具體獲取方法如下：
得到相機內參和校正參數后，在相關軟件內輸入相機內參和校正參數可解決這一問題。
在PIX4D內相關設置如下：

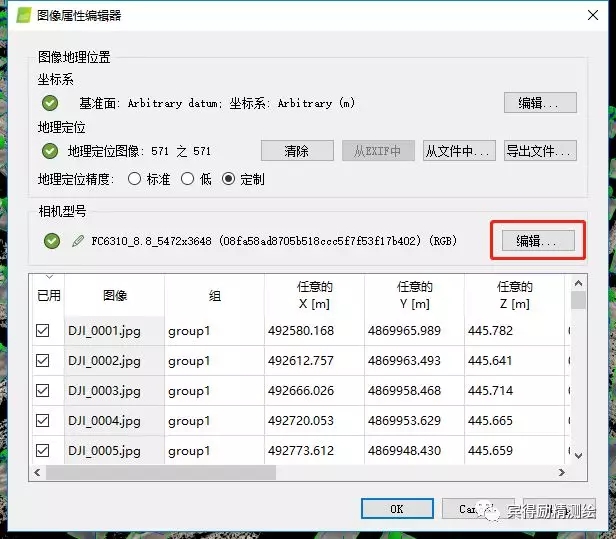

打開圖像屬性編輯器，在相機型號一欄選擇編輯

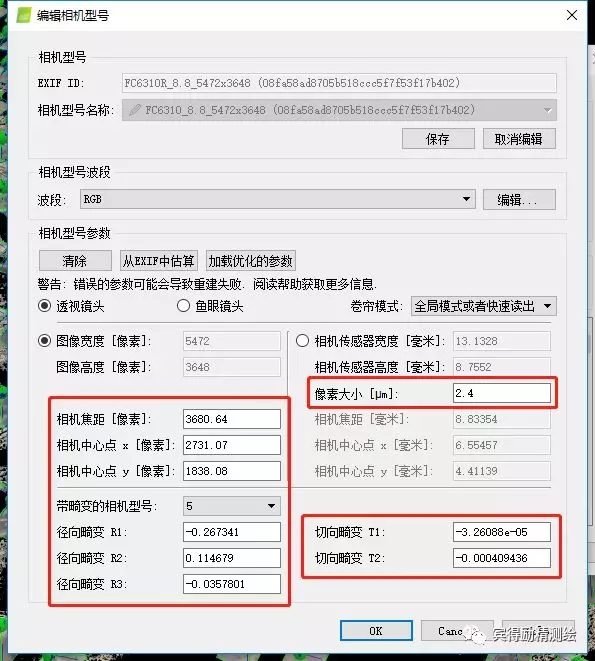

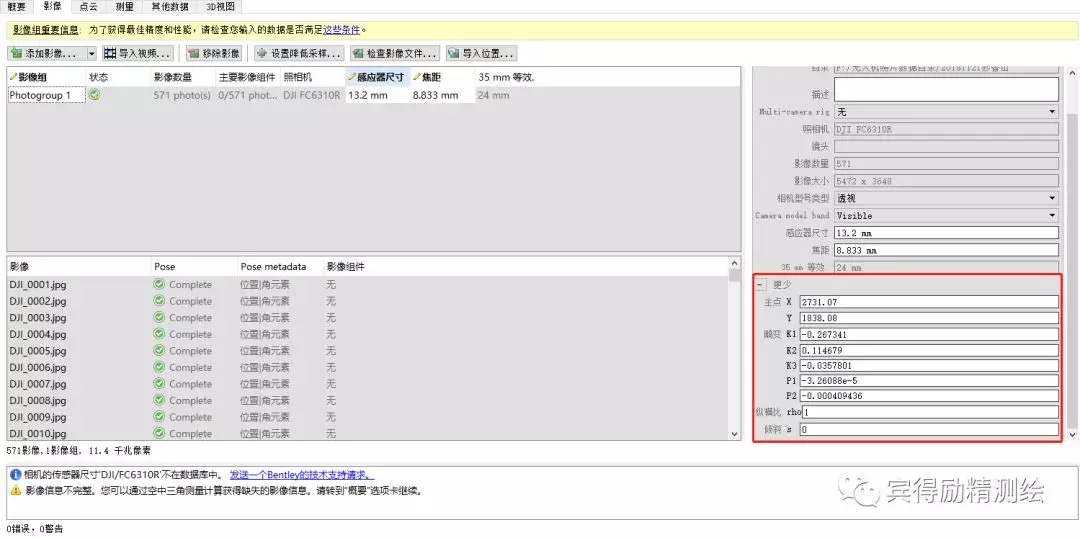

在彈出菜單內輸入相機的內參和校正參數

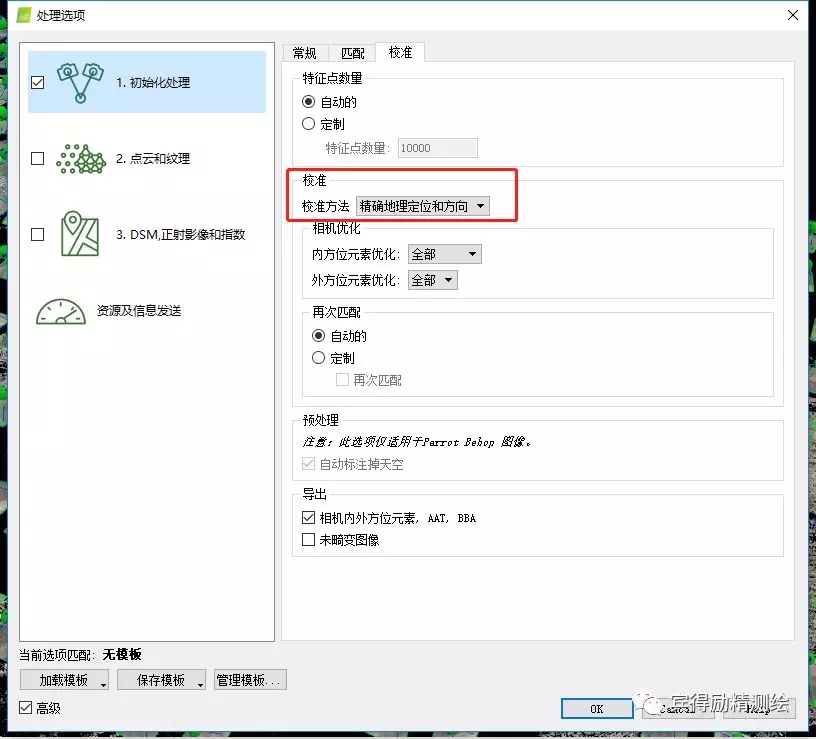

同時可在校準方法內選擇精確的地理定位和方向來保證空三結果的準確性
在CC內相關設置如下：
新建工程后，添加影像組，單擊選中影像組，右下角可以編輯相機內參和校正信息，按照如上獲取的參數一一填入，進行空三計算。
幾種模型的區別
通過無人機拍攝的影像根據拍攝方法和處理方式不一樣，一般有兩種，垂直攝影和傾斜攝影。垂直攝影適用于地表建筑不豐富的區域，傾斜攝影適用于房屋建筑比較多的區域。
傾斜攝影模型如下：
傾斜攝影模型是拍攝4-5個方向的影像，可以充分的獲得地物各個方向的影像信息，模型還原度高，通常通過CC處理，導入線劃圖軟件可以完成測繪工作。
垂直攝影又分為通過DOM和DSM拉伸起來的垂直攝影模型，這種模型的缺點是相同平面位置的地物，只有高程最高的點可以被拉伸起來，立面效果極差。通過單正攝方向拍攝的照片處理為OSGB的傾斜模型，這種方式效率比較高，同樣立面效果不佳，但優于拉伸起來的垂直攝影模型。
拉伸起來的垂直攝影模型效果如下：
單正攝方向處理的OSGB格式模型如下：
