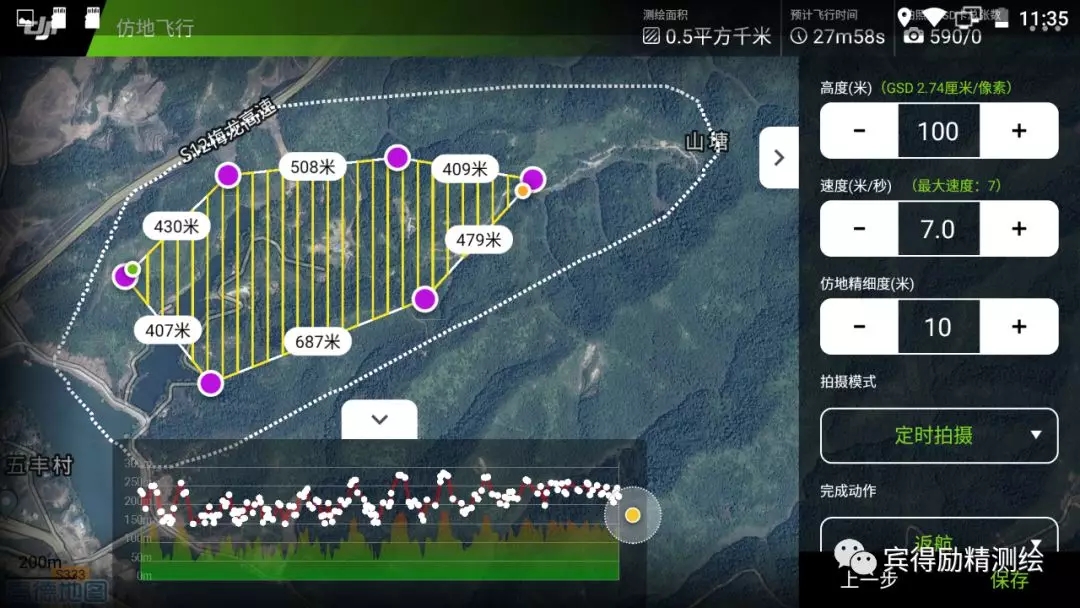

精靈4RTK近期更新了大家期待已久的仿地飛行功能，只需將測區DSM文件導入GSR即可通過規劃功能內的仿地飛行功能規劃仿地航線。如圖所示，仿地飛行會根據測區地形自動生成變高航線，保持地面分辨率一致。
為什么選擇仿地飛行
經常出外業的朋友應該知道，當測區地形落差較大時，經常會出現部分海拔較高的區域空三無法通過的問題。這是因為設定航線時的重疊率是基于起飛點，當無人機飛到相對比較高的區域時，在保持無人機視場角不變的情況下，相對航高變小，會導致單張照片覆蓋的范圍變小，進而導致相鄰照片的重疊率變小。當重疊率小到一定程度時，就會導致空三失敗。這種情況在山區和城鎮低層住宅和高層住宅交錯的區域非常常見。
通常我們采取的解決方法是分層航線，即為了保證測區范圍內重疊率在不同的高度規劃兩次航線。這種方法在山區十分麻煩，需要花費大量的時間爬山，而且不一定可以找到合適的起飛點，同時由于落差依然存在，有時會因為對重疊率的計算不熟悉，導致部分區域的重疊率還是不滿足空三要求，為了幫助用戶量化計算重疊率，我們特地在PenPPK軟件內增加了一個重疊率計算功能。
假如規劃一個150米航高的航線，基于地面的重疊率分別為80%/70%，當測區有100米的落差時，重疊率會降至40%/10%。
當測區有110的落差時，重疊率就會降至25%/無重疊。
這樣就會導致空三失敗。
因此，可以精準根據地形變化調整飛行高度的仿地飛行就是十分有必要的，仿地飛行的優點如下：1、可以保持地面分辨率一致；2、高落差地區空三一次性通過率很高；3節省人力和時間。
如何實現仿地飛行
GSR的仿地飛行功能支持導入TIF格式的DSM文件和TFW格式的坐標文件規劃仿地航線，其中TIF文件可以通過Pix4D、大疆智圖等軟件生成，TFW文件的坐標需要WGS84的地理坐標，不支持投影坐標導入。
首先在測區以比較高的飛行高度執行一次航線任務。
以Pix4D為例，使用Pix4D使用快速低分辨率處理飛好的照片數據，實測200張照片，覆蓋范圍1.2平方公里，使用UTM投影，取消第二步處理過程和第三步的正射影像生成步驟。第一步初始化處理需要五分鐘，第三步的DSM生成時間為兩分鐘。
打開PenPPK快速DSM菜單下的DSM Tif Tools，對DSM文件進行壓縮和坐標反投影。
將生成好的DSM文件中的Tif文件導入PenPPK軟件，使用生成TFW功能，即可生成反投影的坐標文件，使用轉換功能可對Tif文件進行壓縮，由于一般通過軟件生成的DSM文件一般數據量都會比較大，建議對DSM文件進行壓縮，以保證軟件的流暢使用。
將轉換好的Tif和TFW文件導入GSR軟件，即可進行仿地飛行航線規劃，實現仿地飛行。
除此以外，PenPPK同樣提供了快速DSM生成功能，可以自動調取當前項目照片或指定文件夾生成DSM，無需進行反投影操作。
綜合來講，通過外業執行一次高航高的航線任務生成DSM文件的方式，不會浪費很多時間，攜帶一臺高性能筆記本外業直接生成DSM文件也比較快速，生成的地形文件更精準，飛行更安全。
對于個別用戶反饋的希望使用第三方地形文件進行仿地飛行航線規劃的功能，也希望大家在文末留言或者添加小編的微信溝通，我們會根據用戶的需求不斷的完善相關功能，使作業更高效。
風險提示
由于仿地飛行功能會保持飛機的飛行高度與地面一致，在一些測區，兩個山頂會有高壓電塔，電塔之間的高壓線有可能會高于航線高度或在航線執行的高度范圍內，引起安全問題，在規劃仿地航線時，一定要注意高壓線帶來的風險問題。此外，同一個架次的仿地航線，不建議翻越山頂，建議保持在遙控器與無人機直線無障礙的范圍內飛行，避免失聯導致RTK信號不好或返航高度設置不合理引發的飛行安全問題。
其他飛行方式
精靈4RTK本次的固件更新還提供了另一種飛行方式。
五向飛行，與之前的井字飛行相比，導入一個測區的KML文件或者規劃一次五向任務后，會自動生成相同測區的五次航線任務，分別為正射以及向東南西北的四次傾斜任務。執行五向航線任務，飛機的朝向不會改變，由于傾斜航線需要外擴，單獨的每個方向的傾斜航線拍攝范圍也更加合理，不會拍攝大量的多于照片，五向飛行更適合低航高，高分辨率的傾斜航線任務。
井字飛行由于旁向重疊率設置為兩次不同航向的的重疊率，為了保證相同航向的旁向重疊，需要提高旁向重疊率，而高重疊會導致飛行速度降低，因此低航高的傾斜任務拍攝，而且傾斜外擴的航線有一部分是無效的，因此效率并不是很高，更適合高航高低分辨率的傾斜任務。
除了兩種傾斜任務以外，還有一種航帶任務，航帶任務更適合公路等帶狀航線。航帶任務可以通過導入線狀KML文件或手繪生，GSR會根據線路長度，每2公里切割一個任務，會根據線路走向生成航向與線路走向相同的任務。如果使用普通2D測量任務規劃帶狀航線，由于無人機的航向一直保持一致，不會隨線路走向變化會導致部分區域航線飛行的不合理，無法拍全有效測區。航帶飛行方式還提供了高效率和全覆蓋兩種作業模式。全覆蓋會在測區兩側額外生成一條航線，保證測區邊緣的最佳重疊率，高效率生成的是保證空三的最少重疊率，避免航線外擴，邊緣效果可能比較差，適合帶寬比較窄的測區。
